WAGOのワンタッチコネクタWFR/WFR-Lシリーズは、配線作業を簡単かつ安全に行うための革新的な製品です。
透明ハウジングやソフトなレバー操作など、多くの特長を持つこのシリーズは、屋内配線や一般電気工作物など、さまざまな用途に対応しています。

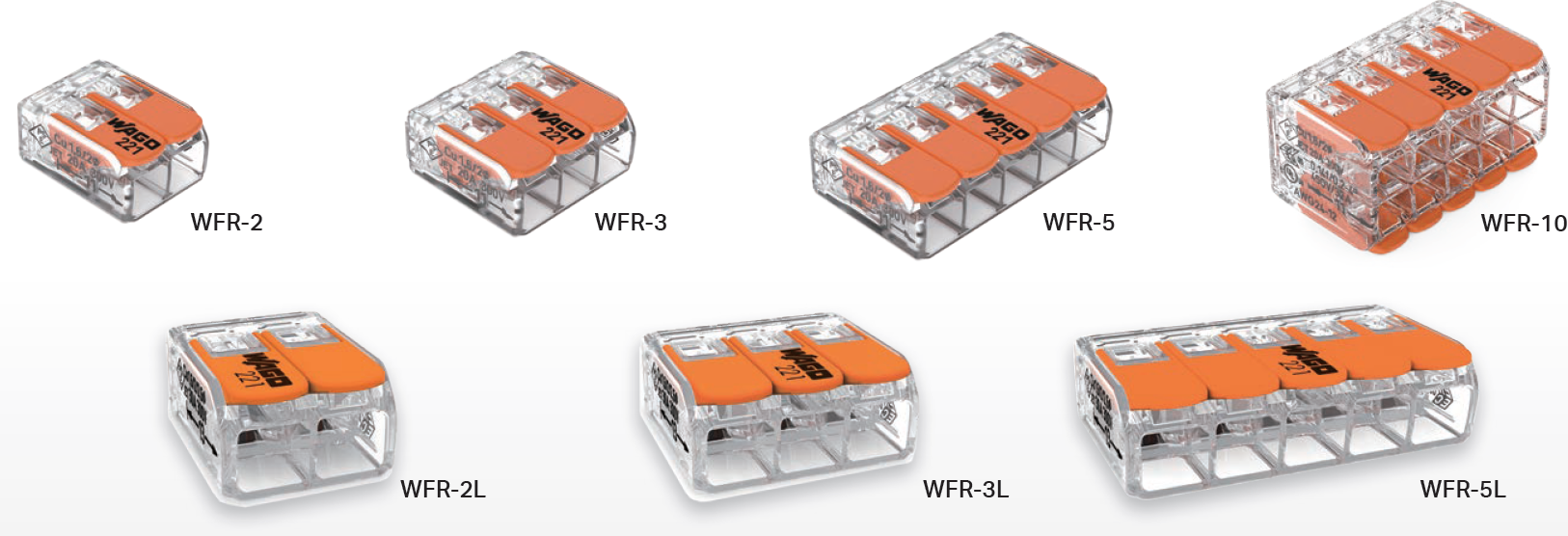

本記事では、WFR/WFR-Lシリーズの特長や使用方法、製品ラインナップについて詳しく紹介します。

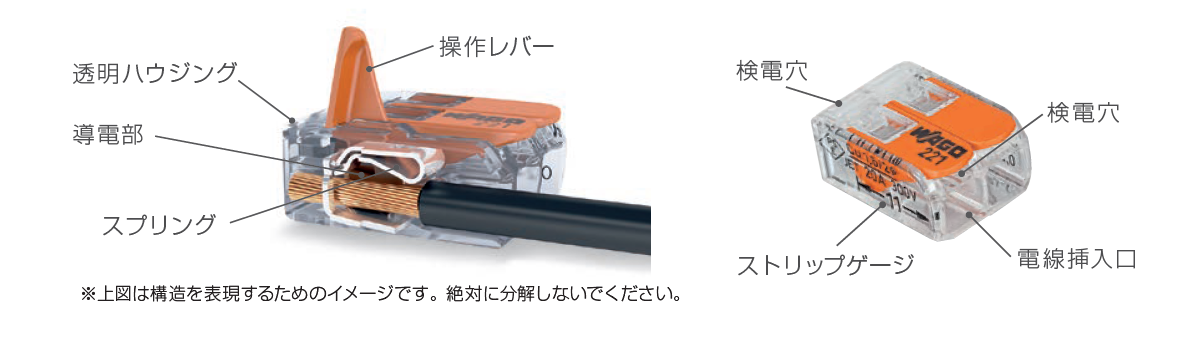

• 透明ハウジング
  WFR/WFR-Lシリーズの透明ハウジングは、結線状態を目視で確認できるため、安心して使用できます。これにより、結線ミスを防ぎ、安全性が向上します。

• 対応電線
  このシリーズは、単線、IV7本より線、可とうより線の混在使用が可能です。幅広い電線に対応するため、さまざまな配線作業に適しています。

• 操作性
  ソフトなレバー操作で簡単に結線できるため、作業効率が大幅に向上します。レバーを押し上げて電線を挿入し、押し下げるだけで結線が完了します。

• 用途
  WFR/WFR-Lシリーズは、屋内配線や一般電気工作物など、さまざまな配線作業に使用可能です。内線規程や公共建築工事標準仕様書にも適合しており、信頼性の高い製品です。




ステップバイステップガイド

1. 電線の準備：ストリップゲージで電線の長さを確認し、正しい長さにむき出します。
2. レバー操作：レバーを押し上げて電線挿入口を開きます。
3. 電線の挿入：むき出した電線を突き当たるまで差し込みます。
4. 結線完了：レバーを押し下げて結線を完了させます。
5. 確認：電線を軽く引っ張り、抜けないことを確認します。

注意点
•    指を挟まないように注意する。
•    差し込みが不十分だと導通不良や発熱の恐れがあるため、正しい剥き長さでしっかりと差し込む。

WFR/WFR-Lシリーズを使用することで得られるメリットを以下にまとめます。

• 安全性の向上：透明ハウジングにより、結線状態を目視で確認できるため、結線ミスを防ぎます。
• 作業効率の向上：規定の長さに電線をむいてレバー操作するだけで、簡単に結線できるため、作業時間を短縮できます。
• 多用途対応：単線、IV7本より線、可とうより線の混在使用が可能で、さまざまな配線作業に対応します。
• 信頼性：内線規程や公共建築工事標準仕様書に記載があるため、信頼性の高い配線が求められる場所でも安心して使用できます。

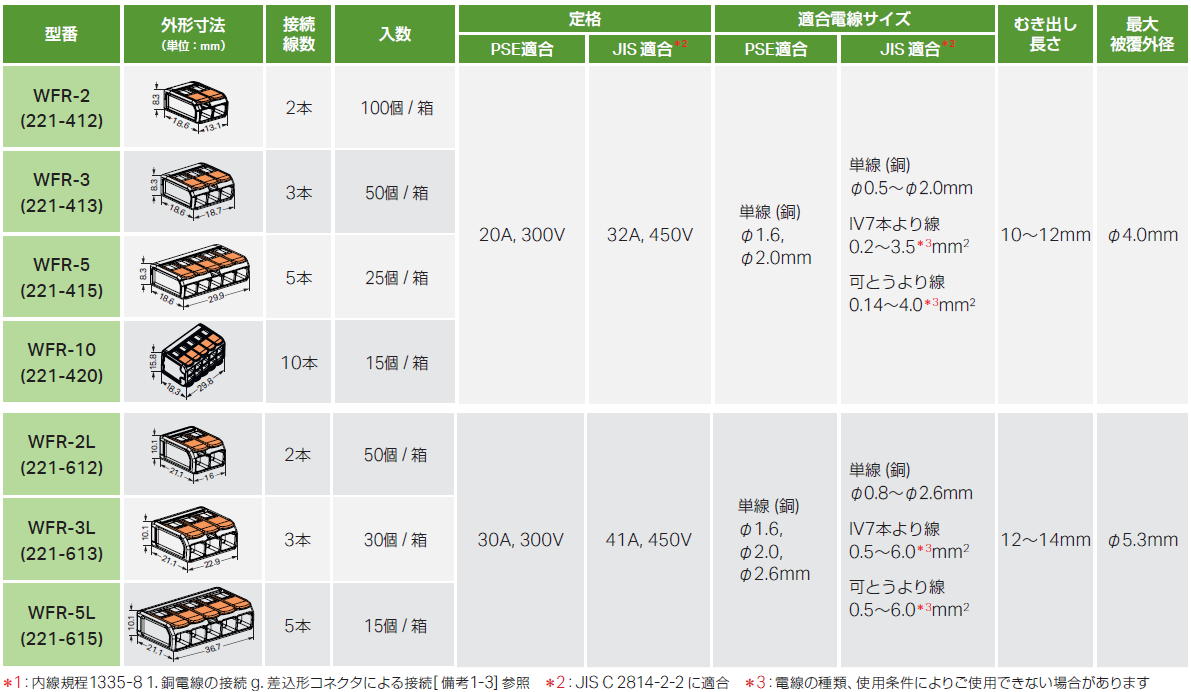

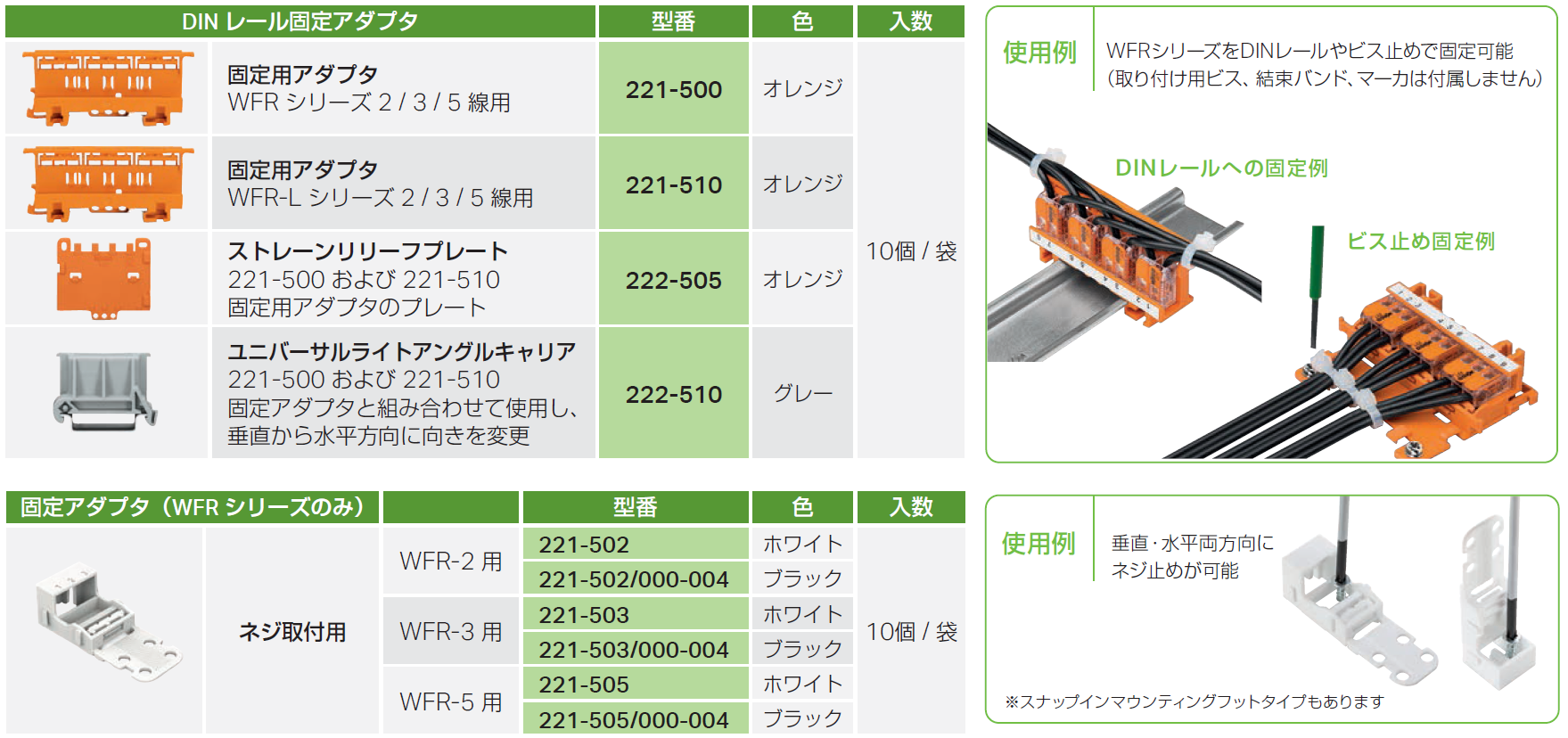

WFR/WFR-Lシリーズには、さまざまなアクセサリーとオプションが用意されており、配線作業の効率と安全性、利便性をさらに向上させます。

固定アダプタ

• DINレール固定アダプタ
  WFRシリーズ用の固定アダプタで、DINレールに簡単に取り付けることができます。
  これにより、配線作業がより整理され、メンテナンスが容易になります。
  型番：221-500（オレンジ）、221-510（オレンジ）
  入数：10個/袋
• ビス止め固定アダプタ
  WFRシリーズ用のビス止め固定アダプタで、ネジを使用してしっかりと固定できます。垂直・水平両方向に取り付けが可能です。
  型番：221-502（ホワイト）、221-502/000-004（ブラック）
  　　　221-503（ホワイト）、221-503/000-004（ブラック）
  　　　221-505（ホワイト）、221-505/000-004（ブラック）
  入数：10個/袋

ストレーンリリーフプレート

• ストレーンリリーフプレート
  電線を固定し、引張荷重を軽減するための固定用アダプタと組み合わせて使用するプレートです。
  これにより、電線の抜けや断線を防ぎます。
  型番：222-505（オレンジ）
  入数：10個/袋

ユニバーサルライトアングルキャリア

• ユニバーサルライトアングルキャリア
  固定アダプタと組み合わせて使用し、垂直から水平方向に向きを変更することができます。狭いスペースでも柔軟に対応可能です。
  型番：222-510（グレー）
  入数：10個/袋



•
• WFR/WFR-Lシリーズは、さまざまな配線作業に使用されています。以下に具体的な使用例を紹介します。
• 住宅の屋内配線
  φ1.6、φ2.0mm電線でPSE適合しております。また、透明ハウジングにより、結線状態を確認しやすく、安全な配線作業が可能です。
• 産業用機器の配線
  産業用機器の配線作業では、ソフトなレバー操作で簡単に結線できるため、作業効率が向上します。
  また、透明ハウジングにより、結線状態を確認できるため、信頼性の高い配線が求められる場面でも安心して使用できます。
• 公共施設の電気工事
  内線規程や公共建築工事標準仕様書に記載があるため、信頼性の高い配線が求められる場所でも安心して使用できます。




• WFR-10

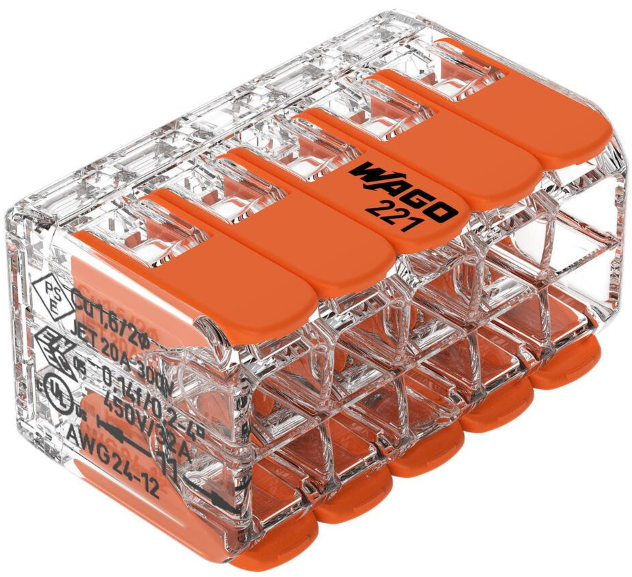

  WFRシリーズにWFR-10が追加されました。最大10穴配線できるコネクタで、電源線の分配用途に最適です。




WAGOのWFR/WFR-Lシリーズは、透明ハウジングによる安心・安全な配線作業、ソフトなレバー操作による簡単な結線、幅広い用途に対応する多機能性が特長です。
これらの特長により、配線作業の効率と安全性が大幅に向上します。
